專業從事高、中、低壓電站閥門的研發和制造

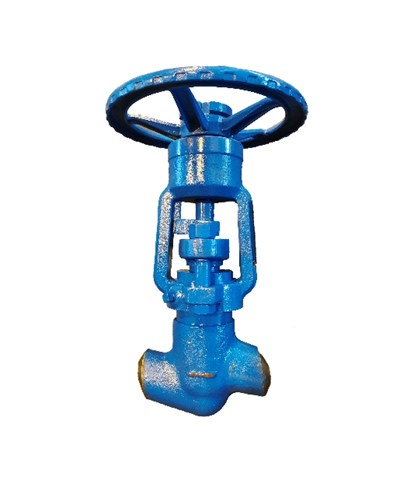

超（超）臨界截止閥
該系列產品覆蓋600MW～1000MW超（超）臨界機組的主蒸汽、再熱、低壓旁路、抽汽等汽水系統中切斷、疏水和排污管路上，壓力等級最高可達Class4680SPL，滿足超（超）臨界機組高參數應用要求。
主要用途
該系列產品覆蓋600MW～1000MW超（超）臨界機組的主蒸汽、再熱、低壓旁路、抽汽等汽水系統中切斷、疏水和排污管路上，壓力等級最高可達Class4680SPL，滿足超（超）臨界機組高參數應用要求。
產品特點
• 閥體采用全鍛造工藝，組織均勻，外形美觀，無組織缺陷；
• 運用凹型槽迷宮密封結構動密封原理，有效降低開啟和關閉瞬間密封面部位流速。同時將開啟和關閉瞬間的最高流速部位轉移到密封面以外。避免了閥門初開啟高流速對密封面沖刷引起的損傷，從而延長閥門使用壽命；
• 根據客戶要求選用可更換閥座結構，易拆卸、維修方便，大大降低在線檢修時間，從而提高電廠生產效率、降低維修成本；
• 可在閥門中設計均流罩，閥門在開啟初段噪聲低、震動小，閥桿、閥芯等內件無高頻顫動現象，從而避免了因局部震動引起的系統不穩定發生，同時合理的間隙設計大大降低了閥門啟閉過程中閥芯所受不平衡力，使閥門運行更加平穩；

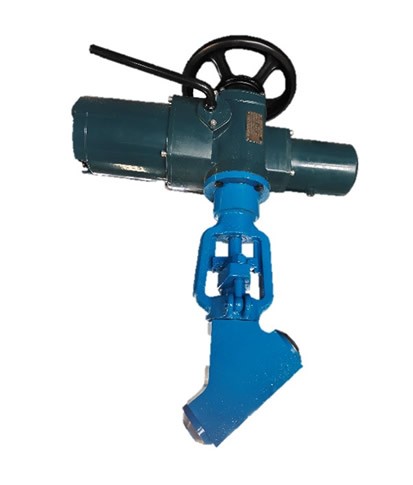

• 驅動方式可選用：手動、電動、氣動、等多種驅動形式。
主要設計規范
| 設計與制造 | 檢驗與試驗 | 壓力與溫度基準 |
| NB/T 47044 | NB/T 47044 | NB/T 47044 |
| ASME B16.34 | ASME B16.34 | ASME B16.34 |
產品范圍
| 公稱壓力 | PN16～PN760（Class150—Class4500） | |
| 公稱尺寸 | DN10～DN200（NPS 3/8～NPS 8） | |
| 閥體材料 | 20、25、A105、F36.CL2、F22.CL3、F91、F92 | |
| 試驗壓力(MPa) | 強度試驗(水壓) | 1.5×P（38℃壓力額定值） |
| 密封試驗(水壓) | 1.1×P（38℃壓力額定值） | |
| 適用溫度 | -29℃～650℃ | |
| 適用介質 | 蒸汽、水等 | |
注：1、超出以上規格閥門可按用戶要求定制；
2、每臺閥門適用溫度范圍以閥門實際承壓材料為準。
